3Dレーザスキャナ

Trimble X7 【Perspective】
Trimble X7 【Perspective】

3Dレーザスキャナ
Trimble X7 【Perspective】
測量・土木/i-Construction用
常識を打ち破る、次世代の3Dレーザスキャナ

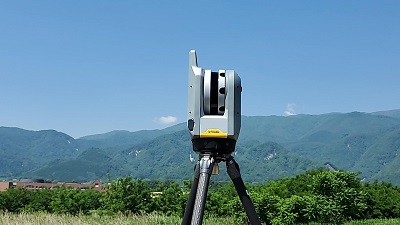

Trimble X7

Trimble X7は、 今までの常識を打ち破る「シンプル・スマー ト・プロフェッショナル」な新時代を切り拓く地上型レーザスキャナです。 今までに例のないワークフローは、 たとえ3次元測量の経験がなくとも 「簡単・正確・効率的」な作業と質の高い成果をご提供します。

整準作業はオートキャリブレーション機能により必要が無く、リアルタイム全自動レジストレーション機能により点群が自動合成、ターゲットが無くてもOK。1秒間に 50 万点のスキャンスピー ド で高精度、三脚はカーボン製の軽量なGITZO 三脚採用



リアルタイム自動合成機能

Trimble X7システムの最大の特長は、各ステーション間の点群合成を自動的に高精度で確実に行うことです。スキャン完了後、Trimble X7は高速Wi-Fi通信を使ってタブレットに全てのデータを自動転送。タブレットPCで動作するPerspective(パースペクティブ)ソフトウェ アは、独自のロジックでステーション間で取得した点群を高速かつ確実に合成していきます。合成作業が完全に自動であることから、観測者は次々にスキャン作業を進めるだけでOK。従来、必要不可欠であった現場での複数ターゲットの設置、ターゲット位置の観測、それらの回収や移動を省略化できるだけでなく、オフィスに戻ってからのソフトウェアによる合成作業も不要です。TrimbleX7システムは、3次元測塁における作業の負担を大幅に軽減し、 作業効率アップを提供します。地上型レーザスキャナにおける特別な経験を必要としない事から、導入しやすいだけでなく導入後の稼働率向上にもつながる全く新しい地上型レーザスキャニングシステムです。

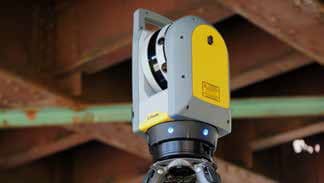

Trimble X7

洗練された3次元点群ビューとステーションビュー

Perspectiveソフトウェアは、優れたビューエンジンにて合成された大量点群を軽快に分かリやすく表示します。スキャン直後に合成された3次元点群を確認できるメリットは 「現場でのスキャン漏れの確認」「点密度の確認」に加え「作業の進捗状況がリアルタイムでチェックできる」ことで、再測を完全に防ぎます。

計測・点群スライスなど現場で多くの項目を確認

Perspectiveソフトウェア上で、 点群から「高さ・幅·長さ」などの計測が可能です。その場で計測できることによリ、 橋脚までの高さの確認など、 現場で即座に寸法を把握することができ、重機の導入経路の確保などにも役立ちます。また、特に屋内のスキャン計測では、 天井や床の点群があることで確認したい箇所の点群が表示できないことが多々あリますが、 スライス機能を使うことで表示範囲を自由に制限し、点群を容易に確認することが可能です。

セルフォートキャリブレーション

TrimbleX7は、スキャンを開始する前にスキャン精度保持のためにセルフチェックを行い、自動でキャリブレーションを実施します。このキャリブレーションは、スキャン毎に行い、要する時間は僅か25秒です。この機能により、今までの測量機器とは異なり TrmbleX7をラフに設置しても、精度を保持したスキャンが可能です。また、スキャンごとに校正を行うため、長期間にわたって安全に器械を使用することができます。

アノテーション機能

現場において任意の箇所に情報を持たせ、3次元点群へその位置と情報を紐づけたい場合に、 アノテーション(注釈) 機能が役立ちます。タブレットPCに搭載されているカメラで注釈情報を残したい 箇所の写真を自由に撮影。スキャンされたデータの写真位置と一致する点群位置をワンタッチするだけで、 写真と入力した情報が指定の点群位置に紐づきます。アノテーションは、 Trimble オフィスソフトウェアヘ引き継がれ、第三者へ の説明やプレゼンテー ションなど現場の説明に大いに役に立ちます。
Trimble X7 Trimble X7

高感度モー ド搭載

従来のレーザスキャナではスキャンできなかった低反射率の対象物も TrimbleX7 はスキャンすることができます。高感度モードを選択することにより、照射するレーザの波長(周波数)を変えることにより、アスファルトや黒っぽい対象物も確実にスキャンできるようになりました。

Trimble VISION360(高解像度カメラ搭載)

TrimbleX7は、10メガピクセルの高解像度カメラを搭載。スキャン
された範囲の全てを高解像度パノラマで撮影します。今まで難し
かった現場での鮮やかな色付け(カラーライゼーション)をタブ レット上で行うことも可能です。現場におけるカラー点群で確認す
ることで、点群の視認性が大幅に向上します。
 Trimble X7    Trimble X7
 Trimble X7Trimble X7Trimble X7Trimble X7


Trimble X7 紹介ビデオ
