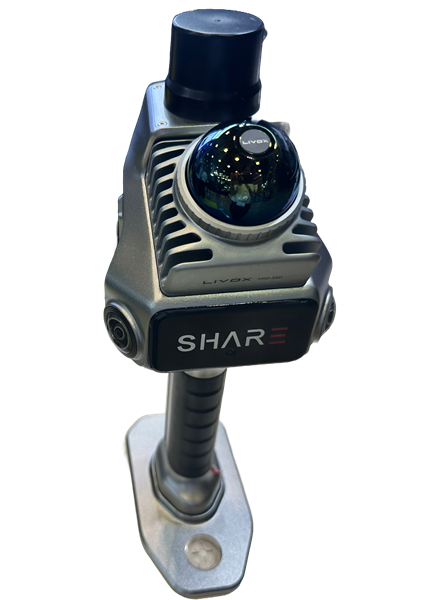

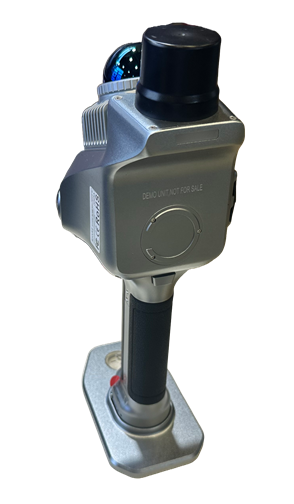

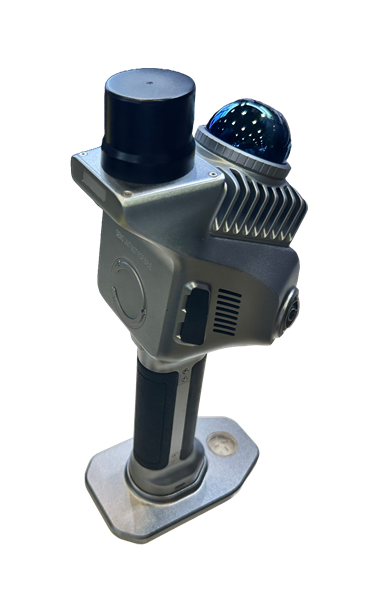

SHARE SLAM S20
初めての点群測量に最適な
ハンディLiDARスキャナー

SHARE社製 SLAM S20 LidarSLAMは、「点群測量、何から始めればいいかわからない…」そんなあなたへ。S20は、手軽さと高精度を両立した、入門機にぴったりのSLAMスキャナーです。

点群測量が「身近」になる。SHARE SLAM S20が選ばれる理由

SHARE SLAM S20は、「点群データ取得は難しい」という常識を覆す、シンプル操作と高精度を兼ね備えたハンディ型LiDARスキャナーです。測量経験の浅い方でも、すぐに現場で高精度なリアルタイムカラー点群データを取得できるよう設計されています。

特に、近距離での点群取得に強みがあり、詳細な構造物や屋内空間において、高精細でノイズの少ない綺麗な点群データを得ることが可能です。敷地や形状の計測といったデジタル測量の世界への第一歩を、S20が強力にサポートします。

「簡単なのに高精度」S20の主要機能とメリット

【初心者でも安心】直感的な操作とリアルタイム表示

• 複雑な設定は不要。電源を入れて歩くだけで、周囲の空間を高精度な3D点群データとしてリアルタイムに表示します。
• 専用アプリとスマートフォン連携で、取得状況をその場で確認。撮り直しも少なく、効率的な測量作業が可能です。

【確かな精度】RTK内蔵で高精度測位を実現

• RTK-GNSSモジュールを標準内蔵。GPS/GNSSのデータが取得できれば、より正確な点群データを作成できます。

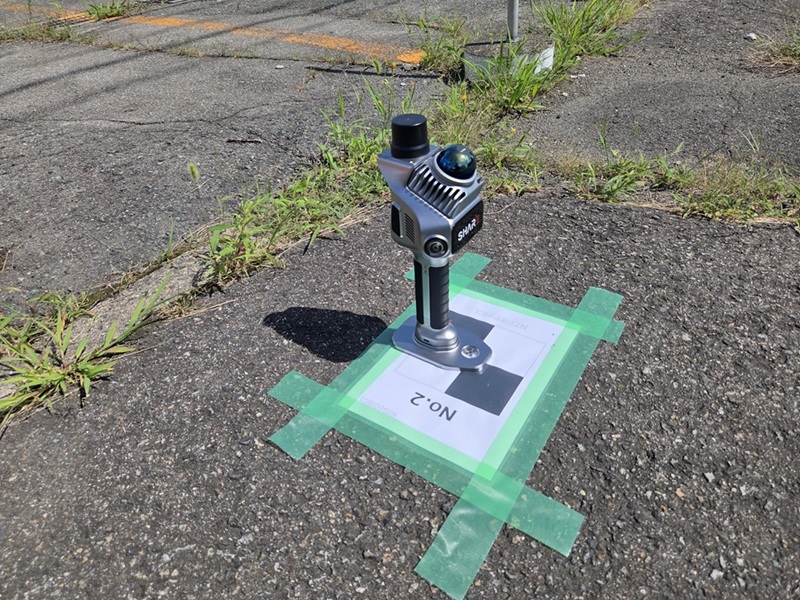

• 測量初心者でも、信頼性の高い絶対座標を持った点群データを手軽に取得できます。

　※RTKを御利用の場合、携帯電話にSIM環境 と 補正情報配信サービス契約(NTRIP)の契約が必要です。

【近距離で真価を発揮】高精細で綺麗な点群

• S20は、小型・ハンディ機ならではの機動性を活かし、対象物に近い位置からの測量が得意です。これにより、遠距離タイプでは得にくい、より密度の高いクリアな点群データを取得できます。
• 16MPの1インチ大型イメージセンサーとプロ仕様のメカニカルシャッターも相まって、点群に付加されるカラー情報も鮮明で、現場の状況を細部まで忠実に再現します。

【豊富な機能】点群データ作成だけではない機能

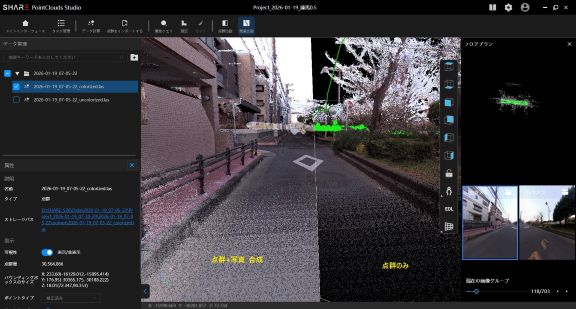

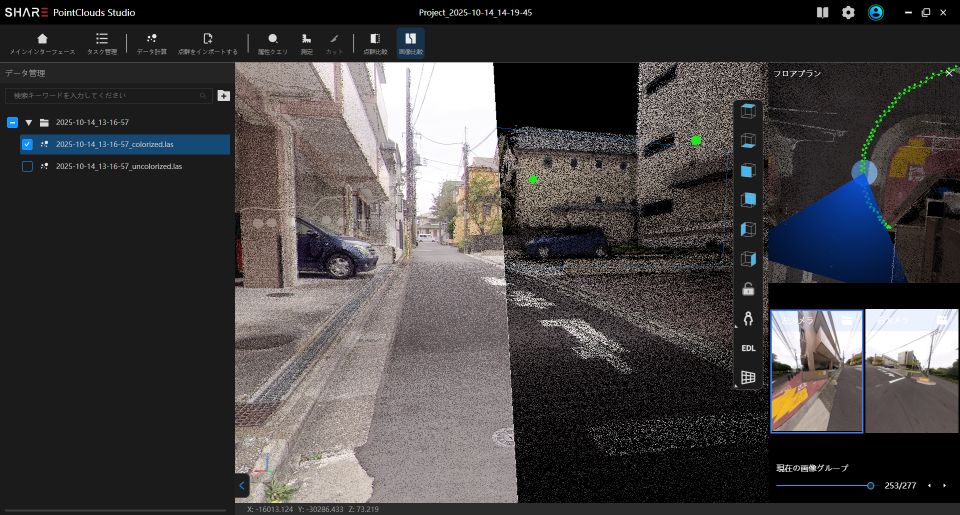

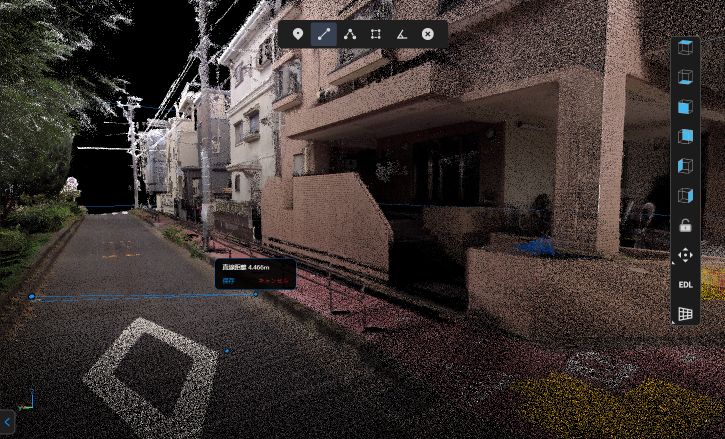

• PointClouds Sutadioはデータ処理アプリケーションですが、長さ計測、断面処理、画像を使って点群補完しながらの確認も可能です。

【3D Gaussian Splatting】綺麗な3Dを実現

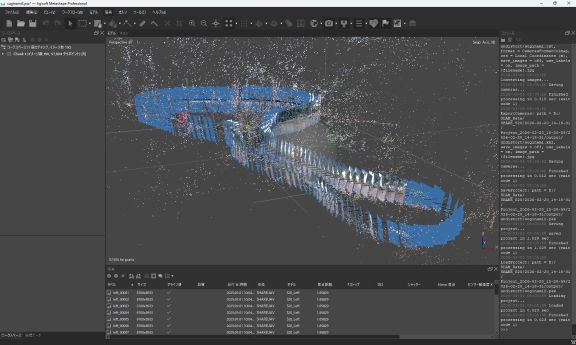

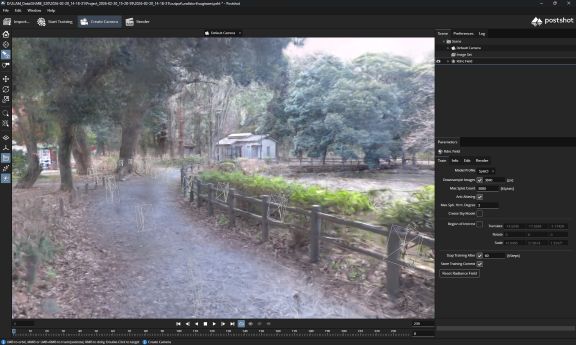

• 3D Gaussian Splattingは複数の写真から滑らかな3Dを再現する技術で、付属のアプリケーションにて計測した写真の歪みなどを補正後、Metashapeなどで写真のアライメント、postshotなどのアプリケーションで簡単に3D Gaussian Splatting（3DGS）が作成できます。

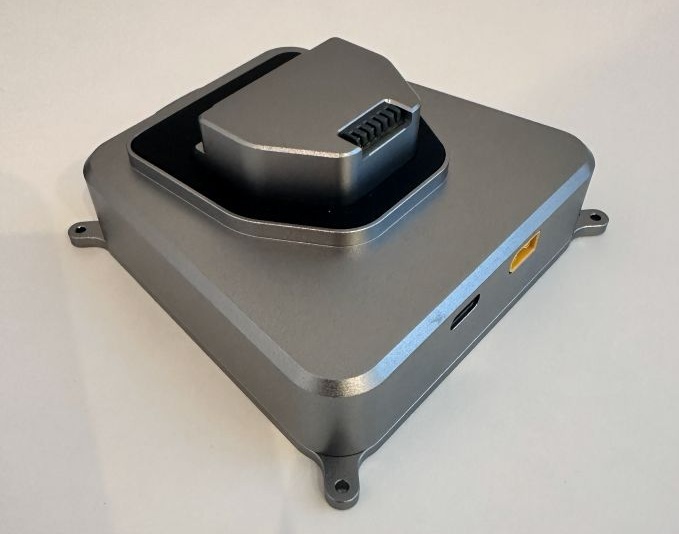

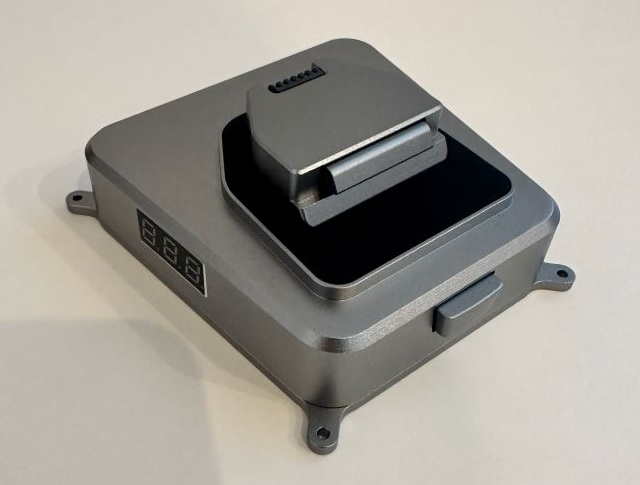

【ロボット搭載用マウントアダプタ】簡単にロボット搭載を実現

• ロボット搭載用マウントアダプタを使用する事で、簡単にSLAMをロボットに搭載が可能です。
  ロボットからXT30ポートへDC 13.2V-16.8Vで、もしくはPD充電器をType-Cポートに接続します。35W以上の電力供給には、PD60W充電器が推奨されます。

S20があなたの現場を変える：具体的な活用事例

「点群測量を導入して何ができる？」S20は、様々な現場でこんな課題を解決します。

【初めての3D】建築現場の進捗管理を効率化

従来の測量に比べ、圧倒的なスピードで工事現場の3Dデータを取得できます。日々の進捗状況を点群データで可視化し、iにも活用可能。手作業での計測時間を大幅に削減し、検査・確認作業をスムーズにします。

【経験が浅くても大丈夫】リフォーム・改修現場の現況測量

既存建物の複雑な形状も、S20なら手軽に3Dデータ化。図面がない現場でも、正確な現況点群を取得し、設計・施工計画の精度を向上させます。特に、室内や狭い空間での高精度な点群取得に威力を発揮します。

【点群活用をスタート】データ後処理も安心サポート

取得した点群データは、LiDAR360などの主要な点群処理ソフトウェアで活用可能です。弊社では、点群データの取り扱いからソフトウェア連携まで、入門者向けのサポート体制もご用意しています。

SHARE SLAM S20の主な仕様

スキャナー全体の大きさ	110.5 x 140 x 313.3mm	ライダーの傾斜角	25°傾斜
重量	1079g	ライダーのFOV	水平360°、垂直-7°から52°
バッテリー容量	45.36wh (3150mAh)	ライダーのクラス	クラス1/905mm
作業時間	150分	点群の取得数	200,000点／秒
電源ポート	Type-C, PD 30W急速充電	点群の取得距離	0.1～40m@10%反射率, 0.1～70m@80%反射率
作業時の温度	-20°C～+50°C	RTKモジュール	内蔵
保管時の温度	-20°C～+60°C	RTK精度	0.8cm+1ppm(H), 1.5cm+1ppm(V)
データ保存容量	256G（拡張可能）	点群の厚み	≦1cm
WIFI	WIFI6, support 2.4G/5G; 20m	データ処理方法	リアルタイム及び後処理
インターフェース	Type-CまたはTFカード	絶対精度	≦5cm
カメラ解像度	16MP x2	相対精度	≦1cm
カメラセンサー	13.13 x 8.76mm, 1インチ	点群出力フォーマット	las (pcd, plyの予定)
ピクセルサイズ	2.4μm	モバイルアプリケーション	カラー点群のプレビュー（iOSとアンドロイド端末に対応）
画像サイズ	3504x4672ピクセル	データ処理ソフトウェア	カラー点群のワンクリック出力をサポート
焦点距離	3.5mm
最小撮影間隔	0.5秒
シャッタータイプ	メカニカルシャッター及び電子シャッター
レンズのFOV	140°(H）x 200°(V)

※仕様は予告なく変更になる場合があります。
※XYは平面直角座標系に変換できますが、ジオイド高は考慮されません。変換が必要な場合は別途、ジオイドコンバータをお買い求めください。

よくあるご質問（FAQ）

Q: 測量経験がなくてもS20は扱えますか？

A: はい、S20は直感的な操作性を重視して設計されており、測量初心者の方でも安心してご利用いただけます。専門スタッフによる導入後のサポートやトレーニングも充実しています。

Q: 取得した点群データはどのように活用できますか？

A: S20で取得したデータは、専用ソフトウェアはもちろん、LiDAR360など汎用的な点群処理ソフトウェアで編集・解析が可能です。敷地や形状データ作成にも活用いただけます。

Q: 近距離の測量と遠距離の測量では、どちらが得意ですか？

A: S20はハンディタイプであるため、特に近距離（例：0.1m～5m）での測量において非常に高精度で密度の高い綺麗な点群データを取得できます。構造物の細かい凹凸や室内の詳細な形状把握に最適です。長距離の広範囲測量には、ドローン搭載型LiDARなど、より遠距離に特化した機器が適している場合がありますが、S20は手軽に導入できるオールラウンドな入門機として活用いただけます。

Q: 価格について教えてください。

A: S20の価格や、他製品との比較に関するご相談も承っております。お見積もりをご希望の方はお気軽にお問い合わせください。
