3Dレーザースキャナ
Trimble X9 Core and Premium
【Perspective】
高精度・自動合成で測量・土木現場を革新


測量・土木/i-Construction用
常識を打ち破る、次世代の3Dレーザースキャナ


Trimble X9

■NETIS登録情報
技術名称:自動合成機能を搭載した地上型レーザースキャナ―システム
NETIS登録番号:KK-220044-VE NETISページ

全世界で高い実績のあるニコントリンブル 地上型レーザスキャナ Trimble X7 , Trimble X9 を更に進化させ、Trimble X7 は Trimble X9 Core に Trimble X9 は Trimble X9 Premium に高精度な自動整準、自動合成機能やキャリブレーション機能はそのままに機能向上を実現しました。 さらに、センターユニットの設計を刷新。スキャン品質向上に必要な信号処理が改善し、低反射率対象物やステンレスなどの光沢面も確実に高速でスキャン可能となりました。

「税制優遇・補助金制度」の対象製品
詳しくボタン

デモのご要望、
お問い合わせ等お気軽にご相談ください。
PDFカタログボタンお問い合わせボタン



Trimble X9の革新的な特徴

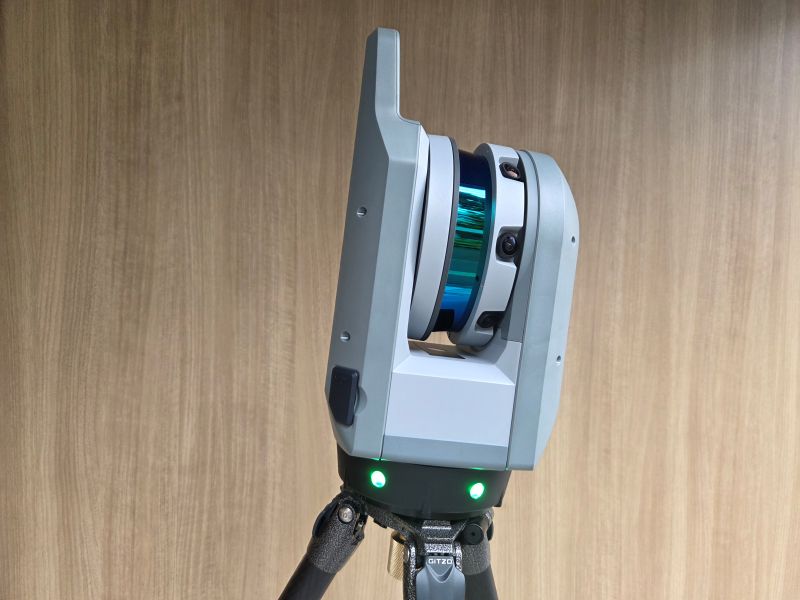

簡単操作と高い機動性

Trimble X9は、最大45°までの傾斜でも計測可能で、±10°以内であれば高い精度を維持します。軽量なカーボン製GITZO三脚を採用し、本体を取り付けたまま容易に移動できるため、現場での作業負担を大幅に軽減します。

Trimble X7

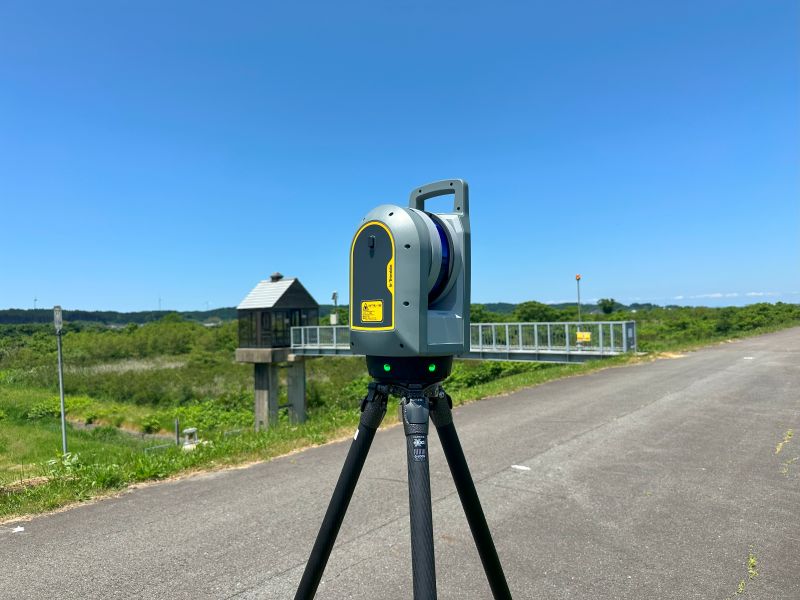

セルフオートキャリブレーション機能で常に高精度

スキャン前に機器が自動でセルフチェックとキャリブレーションを実施(約25秒)。これにより、機器の傾き(±10°=3″精度)や内部温度、周辺環境温度、アルベドによる距離補正、スキャン中の振動を自動で監視・補正します。ラフな設置でも高精度なスキャンが可能です。

Trimble X9

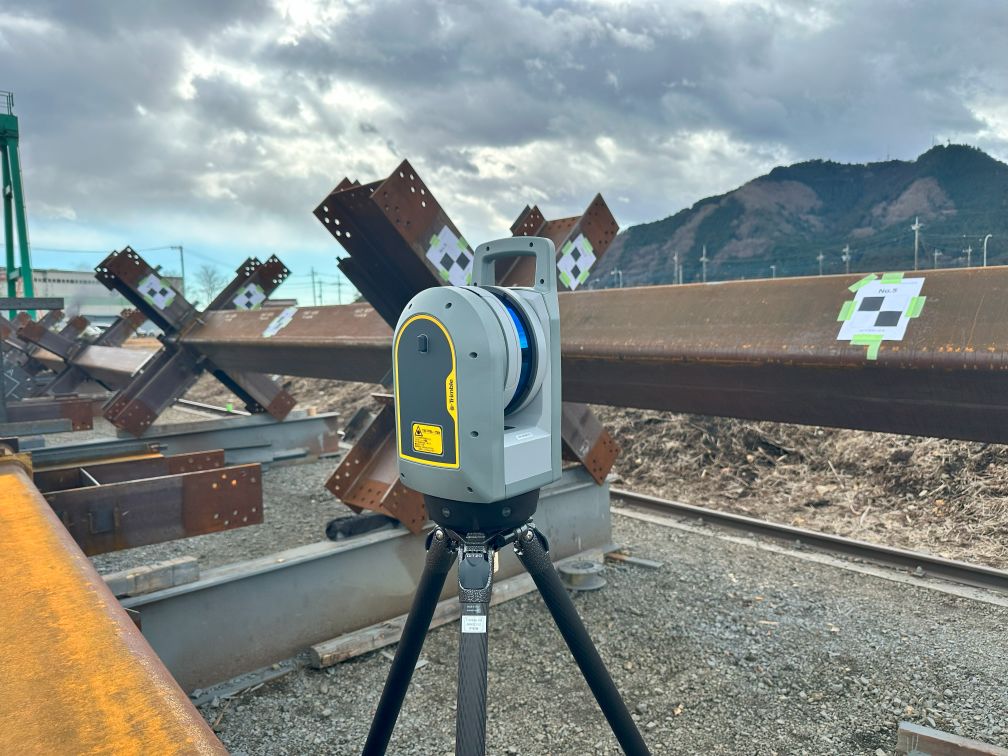

リアルタイム全自動レジストレーション(自動合成)

Trimble X9の最大の特長は、各ステーション間の点群合成をリアルタイムかつ高精度に自動で行う点です。ターゲット設置やオフィスでの合成作業が不要となり、作業効率が飛躍的に向上します。計測範囲150m、高速Wi-Fi通信でタブレットへのデータ転送もスムーズです。

Perspective

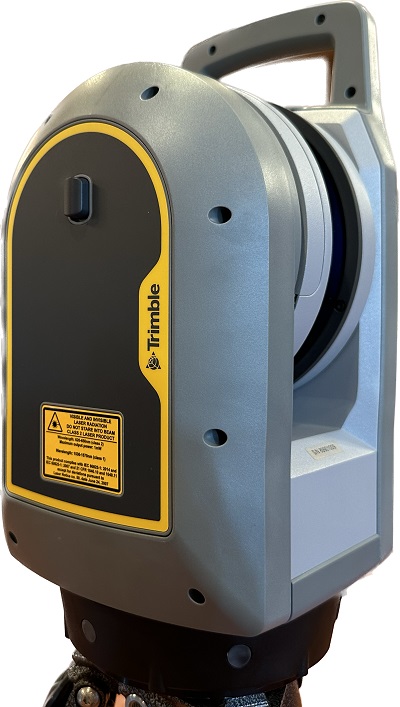

高感度モードでスキャン対象を広げる

従来のレーザースキャナでは難しかった低反射率のアスファルトや黒っぽい対象物、ステンレスなどの光沢面も確実にスキャンできます。Trimble X9 Coreでは選択式、Premiumでは常時高感度モードで計測可能です。

Trimble X7Trimble X7


Trimble X9 Perspective ソフトウェアの強力な機能

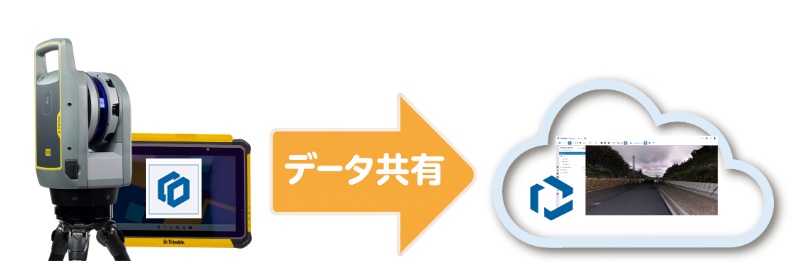

タブレットPCで動作するPerspectiveソフトウェアは、現場でのデータ確認と簡単な解析を可能にし、再測を防止します。

3次元点群ビューと現場でのスキャン確認

合成された大量の点群データをタブレット上で軽快に表示。スキャン直後に点群を確認できるため、スキャン漏れや点密度の確認、作業進捗状況のリアルタイムチェックが可能です。

PerspectivePerspective


現場で完結する簡易計測機能

Perspectiveソフトウェア上で、点群から「高さ・幅・長さ」などの計測が可能です。橋脚までの高さ確認や重機の導入経路の確保など、現場で即座に寸法を把握できます。

Perspective


スライス機能で点群を見やすく

特に屋内のスキャンで役立つスライス機能により、天井や床の点群を非表示にし、確認したい箇所の点群表示範囲を自由に制限できます。


Perspective


アノテーション機能で現場情報を紐づけ

任意の箇所に注釈(アノテーション)として、タブレットPCのカメラで撮影した写真や入力した情報を3次元点群に紐づけることができます。この情報はオフィスソフトウェアにも引き継がれ、説明やプレゼンテーションに活用できます。

Trimble RealWorks


Trimble X9の計測とデータ出力


Trimble X9とは?CoreとPremiumの違い

全世界で高い実績のあるTrimble X7、Trimble X9をさらに進化させたTrimble X9 CoreとTrimble X9 Premium。高精度な自動整準、自動合成機能やキャリブレーション機能はそのままに、機能向上を実現しました。特にセンターユニットの設計刷新により、低反射率対象物やステンレスなどの光沢面も高速で確実にスキャン可能となりました。

Trimble X9 Core

スキャンスピード:50万点/秒。高いコストパフォーマンスで、初めての3Dレーザースキャナ導入にも最適です。

Trimble X9 Premium

スキャンスピード:100万点/秒。常に高感度モード計測を行い、あらゆる現場で最高のスキャン品質を提供します。.

最短2分27秒で完了する高速計測

セルフオートキャリブレーション(約25秒)、点群計測(約1分2秒)、写真撮影(約1分)を合わせ、最短2分27秒で一回の計測が可能です。計測終了と同時にデータはタブレットに転送され、自動合成されます。

Trimble X9


直感的なLED表示ランプ

  • オレンジ:電源ON時
  • グリーン:計測スタンバイ時
  • ブルー:点群計測時
  • ホワイト:写真撮影時
  • レッド:不具合発生時


多様なデータ出力形式と効率的な後処理

Trimble X9 Perspectiveのデータは、パソコンでのデータ取り込みを必要とせず、直接以下のファイル形式で出力可能です。これにより、データ処理の工程が短縮され、後処理アプリケーションの負担も軽減されます。

  • Trimble Business Center 共用ファイル (tdx) TZF
  • E57ファイル (gridded/non-gridded)
  • PTSファイル (pts)
  • Recapファイル (rcp)
  • LASファイル (Las)
  • Pointtool ファイル (pod)

Trimble X9 ジオリファレンス(座標付け)

ターゲットを使用して座標付けを行うことができます。専用のジオリファレンスターゲットは、片面にミニプリズムが付いており、トータルステーションでの座標測定が容易です。Trimble X9での計測時はプリズムがない面で計測します。

座標測定時
ジオリファレンスターゲットジオリファレンスターゲット

計測時
ジオリファレンスターゲットTrimble X9

Trimble VISION360(高解像度カメラ搭載)

10メガピクセルの高解像度カメラを搭載し、スキャンされた範囲を高解像度パノラマで撮影します。タブレット上で鮮やかな色付け(カラーライゼーション)が可能で、HDRモードにより自然な色合いで点群を着色できます。これにより、点群の視認性が大幅に向上します。

写真(HDR)の有無での点群色の違い

現地写真(iPhone14pro)
Trimble X7 点群

HDRなし(設定:低 Trimble X7)
Trimble X7 点群

HDRあり(設定:低 Trimble X7)
Trimble X7 点群

Trimble X9 点群データ



Trimble X9 導入事例・お客様の声


活用事例【事例】

実際にTrimble X9を導入されたお客様の生の声と、導入後の具体的な成果をご紹介します。

【事例】ICT測量会社様 導入、舗装工事への活用事例

ICT施工の舗装工事では、施工直後に高精度かつ迅速な計測が求められます。Trimble X9 3Dレーザースキャナーを使用することで、短時間で高密度の点群データを取得でき、施工の品質管理を効率的に行うことが可能です。従来の測量方法と比較して、スピードと精度の面で大きなメリットがあり、施工後の表面状態を素早く把握できます。これにより、補正作業がスムーズになり、施工の効率化と品質向上に貢献しています。

ユーザーの声
「舗装工事では施工直後に計測しないといけませんが、Trimble X9を導入してからは計測が圧倒的に速くなり、作業の負担が大幅に減りました。高密度の点群データを取得できるので、舗装の状態を正確に把握でき、補正作業の効率も向上しました。現場のスタッフからも『測定の手間が減り、作業がスムーズになった』と好評です。今後もICT技術を活用し、施工のさらなる効率化を目指していきたいです。」


活用事例【提案】

Trimble X7 と SketchUp デジタルツイン

新築住宅の提案事例として敷地を3Dレーザースキャナで計測を行い、3D CADで新築住宅の設計したデータを使用したデジタルツインの事例となります。

従来、パースや写真等の2Dデータでご提案を行っていることが多く、お客様に伝わりづらいことがお悩みではないかと思います。3Dデータでお客様にご提案することで視覚的にわかり易くご提案できます。

点群データとCADデータでデジタルツイン

詳しくボタン

点群データからコンテンツ作成例



Trimble X7 にて敷地及び周辺環境を計測
Trimble Sketchup にて設計した住宅モデルを敷地に配置
Twinmotionにて外観・内観部を動画作成
