 PRODUCT

土木施工支援システム
LANDRiV Pro


自動追尾トータルステーション/GNSS用
コントローラ

LANDRiV Pro

ニコントリンブル LANDRiV Proは、長年にわたり培ってきたLANDRiVシリーズのユーザーインターフェースを継承し、最新のトータルステーション(TS)およびGNSS受信機に対応した土木施工支援システムです。

国土交通省国土技術政策総合研究所(国総研)指導の「TSを用いた出来形管理要領」に完全対応。高精度な測量、効率的な出来形管理、そしてワンマン測量を実現し、i-Construction推進における現場の生産性向上に大きく貢献します。

お問い合わせ等お気軽にご相談ください。
お問い合わせボタン

LANDRiV Proの主要機能と特長


直感的なユーザーインターフェースで簡単操作を実現

LANDRiV Proは、初めて測量機器に触れる方でも感覚的に使えるよう設計されたユーザーインターフェースが特長です。複雑な操作を簡略化し、測量作業の学習コストを大幅に削減。現場でのスムーズな導入をサポートします。

高精度測位を可能にするVRS/RTK対応

GNSS測量においては、VRS(仮想基準点方式)およびRTK(リアルタイムキネマティック)に対応し、高精度測位を実現します。これにより、基準点からの測量作業を効率化し、測量成果の信頼性を向上させます。

国土交通省要領準拠の「出来形管理」でi-Constructionに対応

「TSを用いた出来形管理要領」に完全に準拠した出来形管理機能を提供します。設計データとのリアルタイム比較や、合否判定機能により、現場での出来形確認作業を効率化。i-Constructionにおける検査書類作成の負担を軽減します。 LANDRiV Proは、以下の要領項目に対応しています。

ワンマン測量を実現し、人手不足とコスト削減に貢献

自動追尾トータルステーションやGNSSとの連携により、作業員一人での測量作業を可能にします。これにより、人手不足に悩む現場の課題を解決し、測量にかかる人件費や時間の削減に大きく貢献。生産性の向上を実現します。

Spectra Geospatial Focus50Trimble R12i

LANDRiV Pro for TS:トータルステーション連携機能

効率的な測設作業を実現する「測設機能」

設計データに基づいた測設点を効率的に現地へ誘導します。接続トータルステーションの自動追尾機能とLANDRiV Proの測設機能により、直感的な誘導で測設作業の時間を大幅に短縮し、初心者でも正確な測設が可能です。

無線機対応機種は無線機経由で接続する事により約500m、Bluetooth対応機種では約100~150mのワンマンでの作業が可能となり、作業の迅速性、生産性の向上を実現します。プリズムロスト時の振り向き機能を標準搭載。

メインメニュー 観測 測設
LANDRiV Pro for TS LANDRiV Pro for TS LANDRiV Pro for TS

TSを用いた「出来形観測」の詳細

国総研の要領に準拠した出来形観測機能を搭載。観測データのリアルタイム表示、設計値との差分表示、合否判定を現場で確認できます。観測データはLANDRiV Officeでスムーズに帳票出力が可能です。


対応トータルステーション

  • Trimble SPS730
  • Spectra Focus50, Focus35
  • Trimble Ri

豊富な観測メニュー

無線機対応機種は無線機経由で接続する事により約500m、Bluetooth対応機種では約150mのワンマンでの作業が可能となり、作業の迅速性、生産性の向上を実現します。プリズムロスト時の振り向き機能を標準搭載。

■器械設置
既知点設置、任意点設置、基準軸設置、ベンチマーク、BSチェック
■観測
基本観測、横断放射観測、横断観測(幅・距離)、対回観測、遠隔観測、オフセット観測、測点検出
■出来形観測
出来形観測、出来形点検、出来形任意点
■測設
丁張設置、路線測設、座標測設、角度距離測設、分割測設、オフセット測設、隅切測設測設
■測量計算
拡幅計算、交点計算、角度距離計算、分割計算、オフセット計算、面積計算

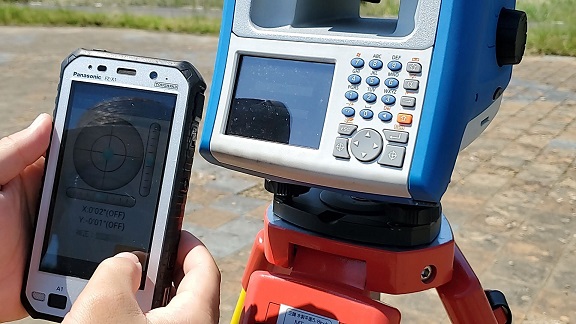

Trimble RiSpectra Focus35

LANDRiV Pro for GNSS:GNSS連携機能


高精度GNSS測量で広範囲を効率化

Trimbleの高精度GNSS受信機と連携し、広範囲の測量作業を迅速に実行します。VRS/RTKにより、基準点設置の手間を削減し、測量開始までの準備時間を短縮します。

RTK
Spectra SP85 RTK 基準局 Spectra SP85 RTK 移動局
VRS

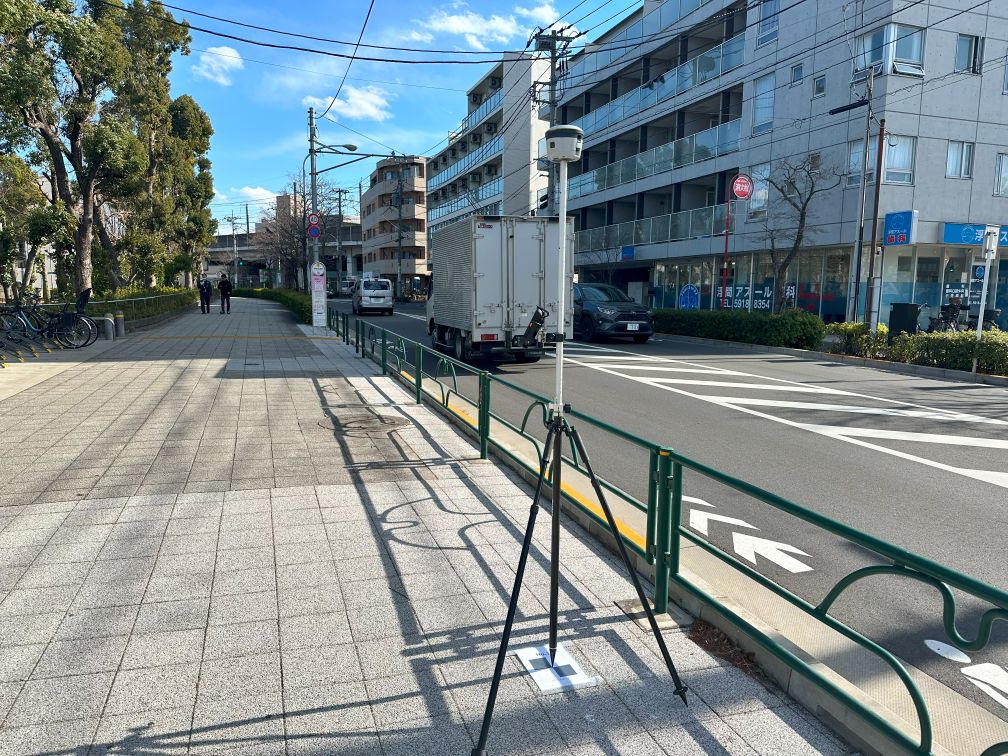

Trimble R580

AR測設による直感的な誘導

GNSS測量においても、AR技術を活用した直感的な測設誘導が可能です。設計データと現場の状況を重ねて表示し、測設作業の正確性と効率を向上させます。

衛星情報 測設 AR測設 横断観測
LANDRiV Pro for GNSS LANDRiV Pro for GNSS LANDRiV Pro for GNSS LANDRiV Pro for GNSS

対応GNSS受信機

  • Trimble R12i, R780-2i, R580, R4s
  • Spectra SP85, SP80

帳票

専用コントローラー「LANDRiV Pro」の帳票オプションでは、[測量観測記簿][測量観測記簿][座標変換計算書][精度確認書]の4つの帳票が出力できます。帳票ツールをご使用する場合には別途ダウンロードが必要になります。


サンプル帳票
PDFカタログボタン

LANDRiV Pro 帳票ツール ダウンロード
詳しくボタン


VRS(ネットワーク型RTK)

パケット通信を利用したリアルタイムデータ配信(ネットワーク型RTK法)は、お客様のご希望に応じて、電子基準点1点からの補正データや 近傍の複数の電子基準点から算出される仮想基準点(VRS)の補正データを、リアルタイムに配信致します。

この補正データを使ったGNSS観測を行うことで高精度測位が可能になります。お客様とのデータ送受信はインターネットを利用して行います。

日本テラサット配信契約のお申し込み承ります。
料金プラン詳細はこちら
詳しくボタン

現場の可能性を広げるハイブリッド観測

LANDRiV Proは、トータルステーションとGNSSのデータを同一プロジェクト内で統合管理できるハイブリッド観測に対応しています。

活用シーン例:
  • 大規模土木工事: 広範囲の現況測量や基準点設置にはGNSS、詳細な出来形管理や構造物測設にはTSと、最適な機器を使い分けることで、作業全体の効率を最大化します。
  • 市街地の測量: GNSSの受信が困難な高層建築物の近くや樹木が多い場所ではTSを使用し、開けた場所ではGNSSを使用するなど、現場の状況に合わせた柔軟な測量方法が可能です。

これにより、あらゆる現場条件に対応し、測量作業の品質と生産性を両立させます。

ハイブリッド観測

LANDRiV Officeとの連携で実現するスムーズなデータ管理

LANDRiV Proで取得した測量データは、弊社が提供するデスクトップソフトウェア「LANDRiV Office」とスムーズに連携します。 LANDRiV Officeでは、観測データの詳細な編集・解析、CADデータとの連携、そして国土交通省の要領に準拠した各種帳票(測量観測記簿など)の効率的な作成が可能です。

LANDRiV Office

詳しくボタン


効率的なデータ入出力

土工施工支援システム LANDRiV Office は従来、測量機器上で入力を行っていた、座標データ、中心線データ入力、縦断横断データ入力が、Windowsのパソコン画面で図を確認しながら入力でき、印刷確認も可能になります。LANDRiV Office で作成したデータをLANDRiV Proへ、また、観測したデータをLANDRiV Officeへデータの送受信が行なえます。

お勧め機種


Spectra Focus50
Spectra Geospatial Focus50
Trimble Ri
Trimble Ri
Trimble R12i
Trimble R12i
Trimble R12i
Trimble R580
