 PRODUCT

自動追尾
トータルステーション
Spectra Geospatial Focus50


独自リニアモーターと傾き補正システムで、
正確かつ効率的な観測を実現

Spectra Focus50

全てにアップグレードしたモデルになり登場!

ニコントリンブル Spectra Focus50はトリンブル独自機能が多く採用されており、MagDriveにより追尾性能が向上し、AutoLock機能により素早くプリズムロックが可能となりました。前モデル同様にオートフォーカスも搭載されており、より素早い観測が可能です。また、SurePointにより観測の精度維持が向上いたします。

「税制優遇・補助金制度」の対象製品
詳しくボタン

デモのご要望、
お問い合わせ等お気軽にご相談ください。
PDFカタログボタンお問い合わせボタン

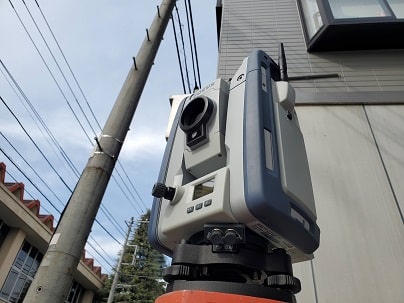

Spectra Focus50とは? 現場を変える革新的な自動追尾機能

ニコントリンブル Spectra Focus50は、測量現場の生産性を飛躍的に向上させるための最先端の自動追尾トータルステーションです。独自のリニアモーター駆動システムと傾き補正システムにより、正確かつ効率的な観測をワンマンで実現し、測量作業の常識を塗り替えます。

MagDrive™による高速・高精度な旋回と追尾

Focus50の核となる技術であるMagDrive™は、ギアレス駆動システムと無接触回転のサーボモーターを採用。これにより、1秒間に90°という驚異的な軽快かつ静かな旋回を実現し、プリズムの動きを確実かつ安定して追尾します。ストレスのないスムーズな観測作業を可能にし、長時間の作業でも疲れを軽減します。

Spectra Focus50


SurePoint™で実現する究極の傾き補正と安定性

革新的なSurePoint™機能は、水平および垂直の角度と機器のポインティングを自動的に修正し、整準状態を常に正しく保ちます。これにより、軟弱地盤や長時間の設置時、または風による影響を受ける現場でも、常に安定した高精度な測量を実現。測量機の再据え付けや再調整の手間を大幅に削減し、作業効率を向上させます。

Trimble SurePoint 紹介ビデオ



AutoLock™とオートフォーカスでワンマン測量を効率化

AutoLock™機能は、望遠鏡視野内にプリズムが入るだけで自動で認識し、即座に追尾を開始します。さらに、素早いオートフォーカス機能と連動することで、初回プリズムロックから観測までの一連の流れをスムーズに実行。これにより、測量士が単独で作業を行うワンマン測量において、大幅な時間短縮と生産性の向上に貢献します。

Spectra Focus50


Spectra Focus50 がもたらす導入メリット


幅広い現場に対応する余裕の通信距離と選べる接続タイプ

Bluetooth通信(最大150m)と2.4GHz無線機(最大500m)の2タイプを設定。一般的な現場から、広大な敷地や通信が遮られやすい環境まで、現場の状況に合わせて最適な通信距離を選択できます。遠隔からの安定した機器制御が可能となり、作業の自由度が向上します。

360° Mini Prism全方位プリズム(大Ⅱ)


高低差の大きい現場・法面観測での絶大な威力

Focus50の高性能サーボモーターとSurePoint™の組み合わせは、特に高低差の大きい現場や傾斜地、法面観測において威力を発揮します。常に高精度を維持しながら、効率的にデータ取得が可能。大型プリズムや360°全方位プリズムと組み合わせることで、さらに作業効率を最大化し、難易度の高い現場での課題を解決します。

Spectra Focus50


多彩なソフトウェアとシームレスな連携、多様な観測スタイルとハイブリッド測量

多彩なソフトウェアとの強力な連携により、Focus50はさらにその可能性を広げます。ICTソフトウェアとの効率的なワンマン杭打ち作業はもちろん、従来のトータルステーションとしてのツーマン観測にも対応。さらに、「LANDRiV Pro」、「Trimble ACCESS」とはGNSS測量機と組み合わせたハイブリッド観測にも対応し、現場の状況や作業内容に応じた最適な測量スタイルを提供、作業効率と精度を最大化します。

ハイブリッド観測快測ナビ


真似のできないTrimbleの追尾性能

Spectra Focus50は通常は追尾が苦手な近距離での移動や急に移動方向とは逆に移動した場合でも追尾が可能です。万一追尾の遮断等が起こった場合でも機械に戻ることなく直ぐに追尾を復活させ計測する事ができます。

Spectra Focus50


追尾中の遮断

追尾中に一瞬物影や木等に遮断されたりしても、本体はプリズム側が遮断前のスピードで移動していると認識し遮断された後もそのまま追尾が継続いたします。

追尾が切れた場合

万一、追尾が切れた場合には本体は追尾が切れた方向に自動で戻ります。 AutoLock機能がある為、サーチをかけなくても直ぐにプリズムを向ければ追尾が復活いたします。

サーチ機能

また、サーチ機能を使えばプリズムを素早くサーチし追尾が復活いたします。

Spectra Focus50 製品仕様

Spectra Focus50、2タイプの主な仕様をご紹介します。詳細な情報やモデルごとの違いは、資料請求よりご確認ください。
・Spectra Geospatial Focus50 Robotic 5”本体セット [SPDL2.4 無線機接続タイプ]
・Spectra Geospatial Focus50 Autolock 5”本体セット [Bluetooth接続タイプ]

Spectra Focus50

項目 詳細
測角精度(JIS) 5"
測距範囲(ノンプリズム) 500m
測距範囲(1プリズム) 5,000m
通信方式 Bluetooth®(最大150m) / 2.4GHz無線機(最大500m)
旋回速度 90°/秒(MagDrive™)
整準補正 2軸(SurePoint™)
自動追尾機能 AutoLock™
対応コントローラ LANDRiV Pro, 快測ナビなど
防水防塵性能 IP66相当
使用温度範囲 -20℃〜+50℃

主要なICT施工ソフトウェアとのシームレスな連携

Spectera Focus50は、以下の主要なICT施工現場端末アプリとWi-Fi/Bluetoothでスムーズに接続し、ワンマンでの作業を強力に支援します。3D施工データを活用したスマートな施工を実現し、若手技術者からベテランまで、建設現場の生産性向上に貢献します。

LANDRiV Pro

LANDRiV Proは、建設・土木向けのサーボトータルステーションとGNSS受信機に対応した専用コントローラです。Android OSを採用し、直感的な操作が可能。防塵防水性能IP68を備え、長距離通信にも対応しています。

LANDRiV Pro
詳しくボタン


快測ナビ(株式会社建設システム)

快測ナビは、建設現場向けのICT施工端末アプリで、位置出しや丁張設置をワンマンで実施可能です。3D施工データを活用し、施工管理の効率化を実現。GNSS測量機にも対応し、リアルタイムナビゲーション機能を備えています。 基本機能を搭載したスタンダード版とその上位版にあたるアドバンス版があります。

快測ナビ
快測ナビ ホームページ
詳しくボタン

整準情報 カメラ機能 カメラ機能
ズーム
快測ナビ 快測ナビ 快測ナビ

FIELD-TERRACE / FIELD-POCKET(福井コンピュータ株式会社)

FIELD-TERRACEは、福井コンピュータが提供する現場計測アプリです。GNSS測量機器とも連携し、測設や丁張設置を効率化。シンプルな操作性で、技術者だけでなく現場作業員も簡単に利用可能。EX-TREND武蔵とのデータ連携により、図面と現場をリンクさせ、施工管理を支援します。低コストで導入でき、ワンマン計測による作業時間の短縮を実現します。

現場計測アプリ FIELD-TERRACE
FEILD-TERRACE

FIELD-POCKETは、福井コンピュータが提供する測量業・土地家屋調査士向けの観測アプリです。Androidスマートフォンで動作し、電子野帳観測や現況観測、測設、縦断・横断観測などに対応。測量CAD「TREND-ONE」「Mercury-ONE」などと連携し、業務の効率化を実現します。低コストで導入可能で、現場と内業をシームレスにつなぐ業務フローを提供します。

測量業・土地家屋調査士業 FIELD-POCKET
FIELD-POCKET


Trimble Access

「Trimble Access」は、トータルステーション、スキャニングトータルステーション、GNSSといったTrimbleが提供する様々なセンサーと接続することが可能です。 インターフェースが統一されており、センサーが変わっても共通した操作性で使用できます。
建設DXに向けて3次元データを現場で活用することで、現場の効率化・省力化に貢献、3Dマップベースでリアル観測専用コントローラーです。

Trimble Access

詳しくボタン


土木支援ソフト LANDRiV Office とシームレスに提携

土工施工支援システム LANDRiV Office は従来、測量機器上で入力を行っていた、座標データ、中心線データ入力、縦断横断データ入力が、Windowsのパソコン画面で図を確認しながら入力でき、印刷確認も可能になります。
※ご購入のCDにもれなく入っています。
LANDRiV Office

詳しくボタン

Spectra Focus50 導入事例・お客様の声

Spectera Focus50を導入されたお客様の生の声と具体的な成果をご紹介します。

【事例】地場建設会社様 - ワンマン測量で作業効率20%向上を実現

導入前の課題: 複雑な地形の現場が多く、測量に時間がかかり、人手も必要でした。

導入後の成果: Focus50のワンマン測量機能とMagDrive™の高速追尾により、測量作業時間が約20%削減。特に法面測量での効率が大幅に向上し、コスト削減と納期短縮に貢献しています。担当様は「これまで2人必要だった作業が1人で完結できるようになり、他の業務に時間を充てられるようになった」と語っています。

【事例】地場測量会社様 - 高精度と安定性で大規模工事をサポート

導入前の課題: 大規模造成工事において、長期間にわたる高精度な観測が求められていました。

導入後の成果: SurePoint™の傾き補正機能のおかげで、振動や温度変化の影響を受けやすい環境でも常に安定した測量精度を維持。実測データも期待以上の高精度を示しており、難易度の高い大規模工事でFocus50が不可欠な存在となっています。代表のB様は「Focus50の導入が、当社の信頼性をさらに高めてくれた」と評価しています。

Focus50のサポート動画

ロックアンドGo (振り向き機能)

Spectra Focus50 紹介ビデオ
