レベルとは

建築用レベルは、建設現場で水平や高さを測定するための測量機器で、主にオートレベル、ティルティングレベル、回転レーザが使われます。オートレベルは自動補正機能により簡単かつ迅速な測定が可能で、現場で広く使用されています。ティルティングレベルは手動調整式で、構造がシンプルなため振動や衝撃に強く、安定した測定が可能です。用途に応じて使い分けられます。回転レーザは視認性が高く、広範囲での作業に便利です。

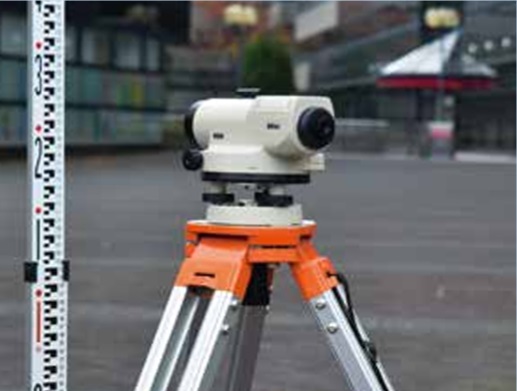

1. オートレベル(Automatic Level):測量の基本を支える信頼性と高耐久性

オートレベルとは、測量で高低差を測定するための光学式レベル機器で、内部に自動補正機構(コンペンセータ)を備えており、望遠鏡の傾きを自動的に補正して常に水平な視準線を維持します。操作が簡単で、円形気泡管内に大まかに水平に合わせるだけで測定が可能なため、初心者でも扱いやすいのが特長です。ティルティングレベルに比べて作業効率が高く、測量作業のスピード向上に貢献します。ただし、構造が複雑なため衝撃や振動に弱く、故障しやすい面もあります。主に建設現場や土木工事、地形測量などで広く使用されており、正確かつ迅速な水準測量を行うことができます。

オートレベル


主な特長:

  • 自動補正機構: 本体が多少傾いていても、視準線が自動的に水平に補正されるため、素早く正確な測定が可能です。
  • 高精度な測定: 望遠鏡の倍率が高く、微動ネジで精密な視準ができるため、高低差を正確に測定できます。
  • 堅牢性と耐環境性能: 測量現場の厳しい環境に耐えうる防塵・防水性能を備え、長期間にわたり安定した性能を発揮します。
  • シンプルな操作性: 直感的な操作が可能で、測量初心者から経験者まで幅広く利用できる使いやすさがあります。

使用場面:

  • 基礎工事や造成工事における地盤の高さ管理、構造物の墨出し
  • 道路工事や河川工事での横断測量、縦断測量、土量の算出
  • 建築現場での床のレベル出し、壁や間仕切りの鉛直確認
  • 一般土木工事全般における正確な高低差の測定と管理
  • 内装工事など、狭い空間での精密なレベル出し

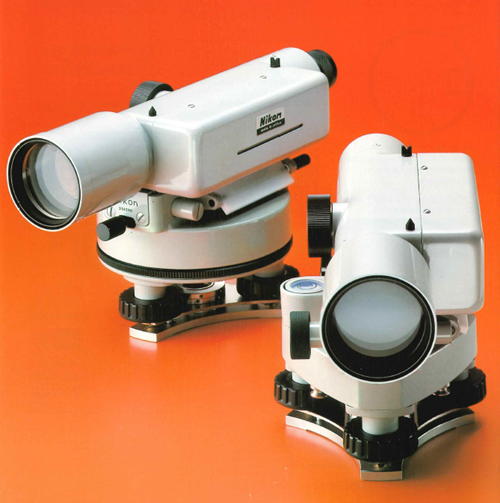

2. ティルティングレベル(Tilting Level):最高精度を追求する微調整機能

ティルティングレベルとは、測量において高低差を測るための光学機器で、望遠鏡部分をチルティングねじで微調整し、視準線を正確に水平に合わせます。内蔵の気泡管(水準器)で水平を確認しながら手動で調整するため、操作には一定の技術が必要ですが、構造がシンプルで耐久性が高く、機械的な故障が少ないという利点があります。また、自動補正機構を持つオートレベルに比べて外部からの衝撃や振動、風による揺れに強く、安定した測定が可能です。建設現場や土木工事などで正確な水準測量に広く活用されています。
※現在は殆ど販売されておりません。

ティルティングレベルティルティングレベル


主な特長:

  • 極めて高い測量精度: 手動による厳密な水平調整と、高感度な気泡管の採用により、ミリ単位以下の高低差も正確に測定できます。
  • 精密な微調整機構: 望遠鏡の視準線を上下に微調整する「高低微動ネジ」を備え、正確なターゲット設定を可能にします。
  • 安定性: 自動補正機構を持たないシンプルな光学系のため、外部からの振動や温度変化による影響を受けにくく、安定した測定が可能です。
  • 長期的な信頼性: 構造がシンプルで故障のリスクが低く、長期間にわたる精密な観測に適しています。

使用場面:

  • 地盤沈下や構造物の精密な変位観測、長期的なモニタリング
  • トンネル、橋梁、ダムなどの大規模構造物における管理測量、ひずみ測定
  • 国家基準点や公共測量における高精度な水準測量
  • 科学研究や実験、精密機械の設置など、極めて高い精度が要求される分野
  • 特定地点での厳密なレベル基準の確立

3. バーコードレベル(Barcode Level):読み取りミスをなくす次世代のレベル

バーコードレベルは、専用のバーコード標尺を読み取ることで、高低差を自動的にデジタル化し、表示・記録する革新的なレベルです。目視による読み取りミスを完全に排除し、測定作業の高速化と精度向上を両立させます。i-Constructionにおける出来形管理や情報化施工において、その真価を発揮します。

SDL30


主な特長:

  • 自動読み取り・記録: 標尺のバーコードを読み取り、測定値と器械高を自動で計算・記録するため、読み取りミスや記入ミスがゼロになります。
  • 飛躍的な作業効率: 従来のオートレベルと比較して、測量時間を大幅に短縮し、一人での作業も効率的に行えます。
  • 高精度な測定: 独自のアルゴリズムとデジタル処理により、高精度な高低差測定を実現します。特に30cm程度の狭い視準幅でも測定可能です。
  • 高度なデータ管理: 測定データは内部メモリに保存され、USBやBluetoothなどでPCや測量ソフトウェアへシームレスに転送、管理できます。
  • i-Construction対応: 国土交通省が推進するi-Constructionにおける出来形管理や情報化施工に不可欠な、信頼性の高いデジタルデータを提供します。

使用場面:

  • i-Construction対応現場での出来形管理、出来形測量における高精度な高さ測定とデータ提出
  • 大規模な高低測量、基準点測量において、迅速かつ正確なデータ取得が求められる現場
  • 長距離の水準測量や多数の測定点がある工事現場での効率的な作業
  • トンネル内や暗所など、視認性が低い環境での測量(スタッフを最小の視準幅で立てることが可能)
  • 地盤沈下や構造物の変位観測など、長期間にわたる高精度なモニタリング

4. 回転レーザー(Rotary Laser):広範囲にわたる水平・勾配基準の提供

回転レーザとは、レーザを使用した測量器具の一種で、360度回転するレーザ光線を放射し、建物や道路などの水平面や垂直面の測量に用いられる装置のことを指します。回転レーザは、建設現場や測量現場などで広く使用されており、高い精度と効率性が特徴です。また、スタッフと受光器を用いることで、測量の対象となる地点までの距離を測定することもできます。

回転レーザ

主な特長:

  • 広範囲・高精度な自動整準: 設置後、内蔵された自動整準機構により、±16'程度の範囲で自動的に水平または勾配を整準し、常に正確な基準を提供します。
  • 360度レーザー照射: レーザー光が全方向に回転し、広範囲にわたって水平基準面を形成するため、大規模な作業エリアでの効率的な作業が可能です。
  • 勾配設定機能: 1軸または2軸の勾配を直接入力してレーザーで示すことができ、法面整形や排水溝などの傾斜工事に最適です。自動勾配追尾機能を持つモデルもあります。
  • 高輝度・高視認性レーザー: 屋外でも視認性の高い赤色またはグリーンレーザーを採用し、専用の受光器と組み合わせることで、遠距離でも正確なレベル検出が可能です。
  • 堅牢な設計: 過酷な建設現場での使用を想定し、耐衝撃性やIP66(防塵・防水)などの高い環境性能を備えています。
  • マシンコントロール対応: 一部のモデルは重機に搭載することで、自動制御による正確な施工を可能にし、生産性を飛躍的に向上させます。

使用場面:

  • 土間コンクリート打設時のレベル出し、基礎工事の水平出し、型枠設置
  • 法面整形、圃場整備、グラウンド造成における勾配設定と確認
  • 内装工事での天井、壁、間仕切りの墨出し、高低差確認
  • 大規模な造成工事や土地開発における広範囲な基準線設定
  • 重機への搭載によるグレーダーやブルドーザーなどの自動制御、マシンコントロール施工
  • 排水路や配管工事での勾配管理

回転レーザ ページへ
詳しくボタン


あなたの測量業務に最適なレベルを見つけるには

ニコントリンブルは、お客様の様々な測量ニーズに応えるレベル製品をご用意しています。最適な一台を選ぶためには、以下のポイントを考慮することをお勧めします。

  • 測量の目的と精度: どのような測量を行い、どの程度の精度が必要ですか?
  • 作業環境: 屋内ですか?屋外ですか?雨天や粉塵の多い現場ですか?
  • 操作性: シンプルさを重視しますか?それとも高度な機能やデータ連携が必要ですか?
  • 予算: 初期費用と長期的なコストパフォーマンスを考慮します。

それぞれの製品詳細ページでは、さらに詳しい情報や活用事例をご覧いただけます。


Nikon AS-2
34倍
Nikon AE-7
30倍
Nikon AP-8
30倍以下

レベル(34倍)

オートレベル
Nikon AS-2 / AS-2C

Nikon AS-2


測量から建設・土木建築まで、様々な利用シーンに対応するオートレベルシリーズ

「強さ」「高精度」「使いやすさ」、そして用途に合わせてオプションも充実

詳しくボタン

レベル(30倍)

オートレベル
Nikon AE-7 / AE-7C

Nikon AE-7


測量から建設・土木建築まで、様々な利用シーンに対応する、ニコンのオートレベルシリーズ

「強さ」「高精度」「使いやすさ」、そして用途に合わせてオプションも充実

詳しくボタン

レベル(30倍以下)

オートレベル
Nikon AP-8 / AC-2s / AX-2s

Nikon AP-8


測量から建設・土木建築まで、様々な利用シーンに対応する、オートレベルシリーズ!

「強さ」「高精度」「使いやすさ」、そして用途に合わせてオプションも充実

詳しくボタン
