GNSSとは?GPSとの違い、そして測量における重要性

GNSS(Global Navigation Satellite System)は、GPS(アメリカ)、GLONASS(ロシア)、Galileo(EU)、BeiDou(中国)、みちびき(日本)といった複数の衛星測位システムを総称する言葉です。単一のGPSだけでなく、複数の衛星からの信号を受信することで、より高精度で安定した位置情報取得が可能になります。

GNSS衛星

GNSSとは?

GNSSは、地球上のどこにいても正確な位置情報を取得できる衛星システムです。測量、建設、土木、GIS(地理情報システム)などの分野で、その高精度な測位能力が不可欠となっています。従来の測量方法と比較して、時間とコストを大幅に削減し、作業効率を飛躍的に向上させます。特に点群処理のための高精度データ収集や、i-Constructionに代表される情報化施工において、GNSSは中心的な役割を担っています。 測量分野ではRTK(リアルタイムキネマティック)やVRS(仮想基準局方式)といった補正技術と組み合わせることで、ミリメートル~数センチメートル級の測位精度を実現します。

GPSとは?

GPSはGNSSを構成するシステムの一つであり、アメリカが運用する衛星測位システムです。一般的に「カーナビ」などで利用されていることで知られていますが、GPSは世界で最初に米国が6個の軌道に4機の衛星が配置されいつでもどこでも観測できる計画で初められました。日本では衛星を使用した位置情報は携帯電話等でGPSと名称で呼ばれることが多いので、GNSSとの認識があまりありません。

Trimble R12i


GNSSの測量活用と種類:あなたの現場に最適な一台を

GNSS測量とは?公共測量から出来形管理まで

GNSS測量とは、GNSS受信機を用いて衛星からの信号を受信し、位置情報を取得する測量方法です。基準点測量、路線測量、応用測量、出来形管理測量など、様々な測量業務に活用されています。特に、広大な敷地の測量や、従来の測量機ではアクセスが困難な場所(例:山間部、海上)での測量において、GNSSは絶大な効果を発揮します。また、国土交通省が推進するi-Constructionでは、GNSSを活用した3次元測量データが、工事の生産性向上と品質確保に不可欠とされています。

測量用・GIS用・ハンディタイプの違いと選び方

GNSS受信機は、その用途や求める精度に応じて大きく3つのタイプに分けられます。NTジオテックスでは、お客様の現場に最適な一台をご提案いたします。

測量用GNSS受信機:ミリメートル級の精度と高信頼性

測量用GNSS受信機は、ミリメートル級の測位精度を誇り、公共測量や建設・土木工事における高精度な基準点測量、出来形管理測量に最適です。特にIMU搭載モデルは、ポールを垂直に立てられない場所でも高精度な測位を可能にし、点群データ収集の効率を飛躍的に向上させます。
主な製品例

Trimble R12iTrimble R780-2Trimble R580



GIS用GNSS受信機:広範囲のデータ収集と高い汎用性

GIS(地理情報システム)用GNSS受信機は、測量用よりも手軽に扱え、数センチメートルから数十センチメートル級の精度で広範囲のデータを効率的に収集するのに適しています。インフラ設備の管理、森林調査、環境モニタリング、農業分野など、様々なGISデータの取得に活用されます。
主な製品例

Trimble R580Trimble DA2Trimble R580


ハンディタイプGNSS受信機:手軽な操作性と携帯性

ハンディタイプGNSS受信機は、非常にコンパクトで持ち運びやすく、数メートル~数センチメートル級の精度で手軽に位置情報を取得できます。簡易的な測量、現況確認、災害時における情報収集、アウトドア活動など、幅広いシーンで活用されます。
主な製品例

Trimble DA2Emlid Reach RX


また、公共測量、建設現場、森林(林業、道路、送電線)、自動車や航空機のナビゲーション、海上や洋上での船舶位置、災害対策、天文学など、多くの分野で利用されます。GNSS観測は、GNSS衛星システムが利用可能な限り、いつでもどこでも行うことができます。GNSS観測の正確性は、測量に使用する機器の性能や周囲の環境に影響を受けますが、高精度な測定が可能であることが特徴です。

GNSS 価格:最適な導入プランをご提案

一般的にVRSで測量用は150~600万円程度で、GIS用は100~200万円程度で、ハンディ用は10~100万円程度です。測量で使用されている機種の多くはアンテナとコントローラ100~300万円程度です。
※RTKですとアンテナが2台必要となります。

GNSS受信機の価格は、製品の種類、搭載機能、精度、付属品によって大きく異なります。NTジオテックスでは、お客様の予算や用途に応じた最適な製品選びをサポートいたします。新品販売だけでなく、短期プロジェクト向けのレンタルや、コストを抑えた中古販売もご相談いただけます。
まずは、お気軽にお問い合わせください。

Trimble R580Trimble DA2Emlid Reach RX


測地系とジオイド

通常のGNSS測量に置いて、測地系の指定(日本では平面直角座標系)とジオイドの設定を行ないます。世界測地系のまま測量して測量後に変換する事も可能です。
※2025年4月より「ジオイド2024」にかわりました。

例えば、東京で測量する場合は、測地系が「9系」となり、ジオイドが「ジオイド2024」での測量になります。

平面直角座標系

日本全国を地域ごとに区分し、任意の地点を東西(X)・南北(Y)の直角座標で表す測量座標系です。距離や面積の精度が高く、土地測量や地図作成、建設計画などに広く利用されます。国土交通省が定めた19系が存在します。

ジオイド

地球の重力に基づく仮想的な海面の形で、平均海面を陸地の下まで延長したものです。重力が等しい高さの基準面となり、標高の基準(高さのゼロ点)として利用されます。地球は完全な球体でないため、ジオイドは起伏のある不規則な形状をしています。

Trimble R580


RTK・VRS・SBASの違いと特徴:高精度測位を実現する補正技術

GNSS測量の精度を飛躍的に高めるには、様々な補正技術が利用されます。ここでは、主な補正技術であるRTK、VRS、SBASについて詳しく解説します。

RTK(リアルタイムキネマティック):ミリメートル級の精度をリアルタイムで

RTK測量は、既知の基準点に設置した基地局と移動局(GNSS受信機)の間で、衛星信号の位相差をリアルタイムで解析することで、ミリメートル級の超高精度な位置情報を瞬時に取得する技術です。工事測量や出来形管理など、高い精度が求められる現場で広く活用されています。

Spectra SP85 RTK 基準局 Spectra SP85 RTK 移動局

VRS(仮想基準局方式):広範囲でのRTK測量を可能に

VRS測量は、国土地理院が運用する電子基準点網などのデータを利用し、観測点周辺に仮想の基準局を生成することで、RTKと同等のミリメートル級の精度を広範囲で実現する技術です。基地局の設置が不要なため、作業の効率化と準備時間の大幅な短縮に貢献します。

Trimble R580


SBAS(衛星航法補強システム):手軽な精度向上

SBAS(Satellite Based Augmentation System)は、静止衛星から補正情報を配信し、GPSなどの測位精度を補強するシステムです。日本の「みちびき」が提供するL1S信号もSBASの一種です。RTKやVRSほどの高精度は期待できませんが、数メートルから数十センチメートル程度の精度向上を手軽に実現できます。GISデータ収集や簡易的な測量に適しています。

Trimble DA2



GNSSアプリケーションと対応ソフトウェア


LANDRiV PRO:工事測量の最適化

LANDRiV PROは、GNSS測量データをはじめ、トータルステーションで取得したデータの一元管理・解析が可能な工事測量ソフトウェアです。AR測設機能を搭載し、出来形管理や体積計算、など、現場のあらゆるニーズに応えます。 ※ジオイド2024対応済

衛星情報 測設 AR測設 横断観測
LANDRiV Pro for GNSS LANDRiV Pro for GNSS LANDRiV Pro for GNSS LANDRiV Pro for GNSS

詳しくボタン


SKY Controller:測量業務に最適化

SKY Controllerは、GNSS受信機と連携して現場での測量作業を直感的に行えるコントローラです。測量業務に対応したアプリケーションでVRS,RTK,スタティック測量ができ、図面表示、測設、データ管理など、多彩な機能を搭載し、作業効率と精度を向上させます。 ※ジオイド2024対応済

衛星情報 測設 AR測設
SKY Controller SKY Controller SKY Controller

詳しくボタン


Trimble Access:さまざまな測量に効果的

Trimble Accessは、Trimble製GNSS受信機と連携する測量現場用ソフトウェアです。測設、基準点測量、路線測量など、様々な測量アプリケーションに対応し、堅牢なデータ収集と管理を実現します。トータルステーション、スキャニングトータルステーションといったTrimbleが提供する様々なセンサーと接続することが可能です。 ※ジオイド2024対応予定

メニュー MAP表示 観測結果
Trimble Access Trimble Access Trimble Access

詳しくボタン


Trimble Penmap for Android:GISデータ収集の効率化

Trimble Penmap for Androidは、Androidデバイスで手軽にGNSSの高精度な位置情報を活用し、GISデータ収集を行えるアプリケーションです。写真や属性情報と位置情報を連携させ、フィールドワークの効率化を図ります。 ※ジオイド2024対応済

現場表示 MAP表示 座標値 衛星情報
Trimble Penmap Trimble Penmap Trimble Penmap Trimble Penmap

詳しくボタン


NMEA出力:様々なシステム連携を可能に

GNSS受信機から出力されるNMEA(National Marine Electronics Association)データは、GPS受信機から取得した位置、速度、時間などの情報を統一されたフォーマットで出力する標準規格です。これにより、GNSS受信機を様々な外部システム(例:自動操舵システム、GISソフトウェア、特殊車両制御システムなど)と連携させることが可能となり、活用の幅が大きく広がります。お客様のシステム構築をサポートします。

Trimble R580、Trimble R12i等はBluetoothでPCなどと接続が可能です。例えば「Tera Term」を使用してNMEAデータが簡単に取得できます。

Trimble R580

NMEA

GNSSの活用事例:実際の現場で成果を出す測量ソリューション

GNSS受信機は、多種多様な現場でその真価を発揮します。ここでは、NTジオテックスが提供するGNSSソリューションの具体的な活用事例をご紹介します。

測量:高精度基準点測量と現況測量

広大な敷地の基準点測量や、地形の複雑な現況測量において、GNSS受信機は大幅な時間短縮と高精度なデータ取得を実現します。特にTrimble R12iのようなIMU搭載モデルは、見通しの悪い場所や斜め観測が必要な状況でも、ミリメートル級の精度で効率的な測量を可能にします。

GNSS アプリケーション
Trimble R12i Trimble R780-2 Trimble R580 SKY Controller

工事・土木測量:i-Construction対応と出来形管理

道路工事や造成工事などの土木現場では、GNSS受信機とLANDRiV PROのような対応ソフトウェアを組み合わせることで、i-Constructionに準拠した3次元出来形管理測量を効率的に行えます。設計データとの比較などで、工事の品質向上と生産性向上に貢献します。


Trimble R12i

GNSS
Trimble R12i Trimble R780-2 Trimble R580
アプリケーション
LANDRiV Pro Trimble Access

建物の際:IMU搭載GNSSで高精度に

本体が傾いた状態でも内蔵のIMUセンサーが受信機の姿勢を自動検知し、ポール先端の座標値を自動算出ができるので建物の際やポールが立てられない観測が可能です。移動しながらでも先端の座標値を表示します。


Trimble R12iTrimble R12i

GNSS
Trimble R12i Trimble R780-2 Trimble R580
アプリケーション
LANDRiV Pro Trimble Access Trimble Penmap

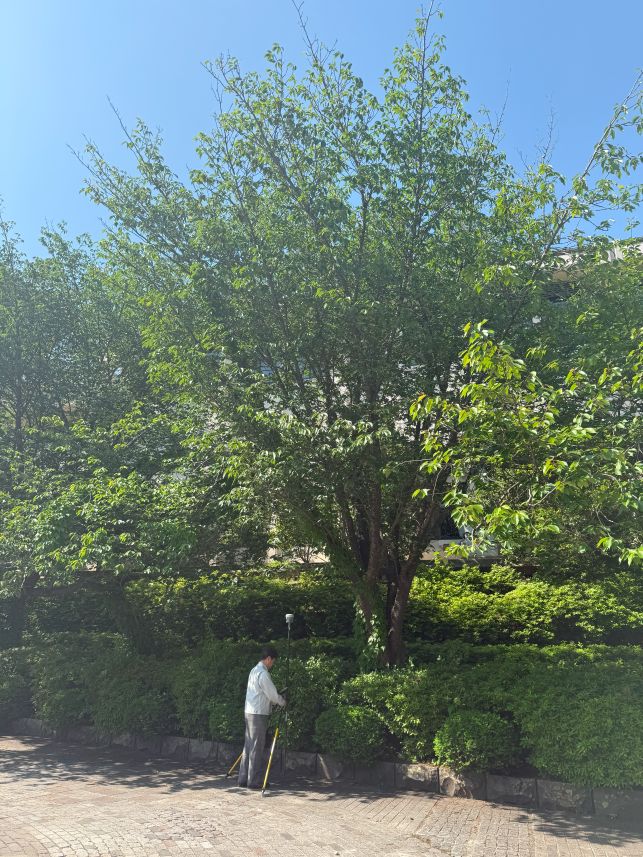

木陰、崖:衛星信号が届きにくい場所での安定測位

森林の木陰や、山間部の崖下など、衛星信号が遮られやすい困難な環境でも、最新のGNSS受信機は複数衛星システム(GNSS)からの信号を同時に受信することで、安定した測位を実現します。Trimble R780-2のようなモデルは、このような環境下でのデータ収集や測量に特に有効です。

Trimble R780-2Trimble R12i

GNSS
Trimble R12i Trimble R780-2 Trimble R580
アプリケーション
LANDRiV Pro Trimble Access Trimble Penmap

森林、山中:林業・自然環境調査におけるデータ収集

森林調査、林業、自然環境調査において、GNSS受信機は高精度な位置情報と属性データを効率的に収集します。特に、携帯電波が届かない山間部では、SBAS対応GNSSやTrimble PenmapのようなGISアプリケーションと連携し、広範囲のデータ収集やマッピングに貢献します。 森林測量、林業、道路、送電線、太陽光パネル、風力発電の設置や保守に使用されています。

Trimble DA2Trimble R580

GNSS アプリケーション
Trimble DA2 Trimble R580 Trimble Access Trimble Penmap

海上、洋上:海洋測量と水中構造物管理

港湾測量、河川測量、海洋構造物の位置決め、水中地形測量など、海上・洋上での測量にもGNSSは不可欠です。高精度な測位により、船舶の位置を正確に把握し、効率的かつ安全な作業を支援します。

GNSS アプリケーション
Trimble DA2 Trimble R580 Trimble Access Trimble Penmap

GIS:高精度な地理情報システムデータ構築

GIS(地理情報システム)の基盤となる正確な地理空間データの収集に、GNSS受信機は欠かせません。Trimble R580などのGIS用GNSSは、詳細な属性情報と位置情報を紐付けて効率的にデータを作成し、都市計画、インフラ管理、災害対策など、様々な分野での意思決定をサポートします。

GNSS
Trimble R12i Trimble R780-2 Trimble R580 Trimble DA2
アプリケーション
Trimble Access Trimble Penmap

災害時:迅速な状況把握と復旧支援

地震や豪雨などの災害発生時において、GNSS受信機は被災地の地形変化やインフラ被害状況を迅速かつ正確に把握するために活用されます。特にハンディタイプGNSSは、緊急時の機動的な情報収集や、復旧作業における位置決め、土砂災害現場の計測などに貢献します。

災害災害

災害時のGNSS測量
詳しくボタン

GNSS アプリケーション
Trimble DA2 Trimble Access Trimble Penmap


Trimble R12i
一体型受信機
Trimble DA2
ハンディ型
Trimble R580
GIS用受信機

一体型GNSS受信機

IMU搭載 アンテナ一体型GNSS受信機
Trimble R12i

trimble R12i

近未来もカバーする高性能、生産性への新しい"アングル" 斜め観測の手軽さが測量作業効率を大きく変える

Trimble R12i GNSS受信機は、最新の第5世代エンジン「ProPoint」を搭載し、あらゆるGNSS衛星群と信号を活用するべく一から設計しなおした、Trimble測量用GNSS受信機におけるフラグシップモデルです。 現在のすべてのGNSS衛星群と衛星信号を利用し、フレキシブルにかつハイパフォーマンスな測位解を提供し、厳しいGNSS環境においても生産性の向上を目指します。本体が傾いた状態でも内蔵のIMUセンサーが受信機の姿勢を自動検知し、ポール先端の座標値を自動算出。 整準に神経をすり減らす必要がなく、誰でも簡単・スピーディーに高精度観測が行えます。

詳しくボタン
アンテナ一体型GNSS受信機
Trimble R780-2

Trimble R780-2

「思いのままに、観測しよう」高い精度と生産性の両立を叶えるGNSS受信機

ニコントリンブル Trimble R780 GNSS受信機は、IMU搭載3周波マルチGNSSスマートアンテナで本体が傾いた状態でも内蔵のIMUセンサーが受信機の姿勢を自動検知し、ポール先端の座標値を自動算出。 整準に神経をすり減らす必要がなく、誰でも簡単・スピーディーに高精度観測が行えます。Trimble R780は独自のIMU(慣性計測装置)テクノロジー「Trimble Inertial Platform(TIP)」を搭載しています。

詳しくボタン
アンテナ一体型GNSS受信機
Trimble R580

Trimble R580

実績ある信頼性の高い測位

GNSS(GPS、GLONASS、Galileo、Beidou、QZSS(みちびき))の各衛星およびそれらの最新の信号に標準対応しています。また、336チャンネル取得可能です、さらに、最新の7Gチップセット搭載で高速処理を実現します。VRS,Trimble Access を使用したIBSS でもご使用いただけます。

詳しくボタン

ハンドヘルドGNSS

ハンドヘルドGNSS受信機
Trimble DA2

Trimble DA2

かつてない気軽さで高精度GNSS測位を実現

「Trimble Catalyst DA2(トリンブル カタリスト ディーエーツー)」は、デジタルアンテナ「Trimble DA2」と、アプリケーション、そして精度と利用期間で選択購入できるCatalystサブスクリプションで構成されるサービスです。
取得したデータは、LANDRiV Proコントローラ、Android対応アプリ「Trimble Penmap」、Android/iOS対応アプリ「Trimble Mobile Manager」でご使用いただけます。

詳しくボタン

GIS用GNSS受信機

GIS用アンテナ一体型GNSS受信機
Trimble GNSS + Trimble Penmap

Trimble R580Trimble Penmap

多用途なGNSS ソリューション

コンパクトで頑丈なTrimble GNSS 受信機とTrimble Penmapアプリケーションの組み合わせで、例えば山中・森林やパイプやケーブルなどの地下設備のマッピングや位置出しから、道路側溝の検査まで、様々な高精度測位アプリケーションで正確なデータ収集が必要なGIS専門家や測量技師に使いやすいソリューションです。

詳しくボタン
