 PRODUCT

GNSS
Trimble Catalyst DA2


かつてない気軽さで高精度GNSS測位を実現
Trimble DA2


ニコントリンブル Trimble DA2はコントローラと接続して測量用途に、アプリケーションを使用してGIS用途に、スマートフォン・タブレットと接続してデバイスの位置情報を高精度にしたり、様々な用途にご使用いただけます。

「Trimble Catalyst DA2(トリンブル カタリスト ディーエーツー)」は、デジタルアンテナ「Trimble DA2」と、アプリケーション、そして精度と利用期間で選択購入できるCatalystサブスクリプションで構成されるサービスです。

Android/iOS対応アプリ「Trimble Mobile Manager」を通して取得したデータは、「LANDRiV Pro」、Android対応アプリ「Trimble Penmap」などのアプリケーションでデータ観測にご使用いただけます。

デモのご要望、
お問い合わせ等お気軽にご相談ください。
PDFカタログボタンお問い合わせボタン


Trimble Catalyst DA2の主な特徴と導入メリット

Trimble Catalyst DA2が、従来の測量作業をいかに変革するかをご紹介します。


圧倒的な測量精度とRTK/RTX補正

Trimble Catalyst DA2は、GNSS測量機として驚異的な1cmの水平精度を実現。 補正情報はTrimble Catalystサービスを使用し、従来の補正情報同様にインターネット接続があればネットワーク型RTK(VRS)の高精度な測量を可能にします。

このCatalystは、衛星から直接補正情報を受信できるため、携帯電話の電波が届かない海上や深い森林といった環境でも、安定して高精度な測量が継続できます。

Trimble Catalyst

Trimble オリジナルの補正情報で、Catalyst1,Catalyst 10,Catalyst 30,Catalyst 60とあり、数字が精度となります。

Trimble DA2


現場を選ばないコンパクト設計と優れた操作性

わずか330gの軽量設計とスリムな形状で、現場への持ち運びが非常に簡単です。 Bluetoothでスマートフォンやタブレットと接続するだけで、慣れた端末で直感的に操作可能。

複雑な設定は不要で、電源を入れればすぐに測量を開始できます。電源はUSBを使いモバイルバッテリーより給電するため、専用バッテリーも不要です。

Trimble DA2


広がる多彩な測量アプリケーションと連携

ニコントリンブル社、Trimble社製の専用測量アプリケーションと組み合わせることで、Trimble Catalyst DA2の性能を最大限に引き出します。 Trimble Connect クラウド連携により、現場とオフィス間でのデータ共有もスムーズに行え、リアルタイムな情報連携を実現します。 特に、電波が届かない場所でもPenmap for AndroidはDA2からの測位情報を活用し、オフライン環境でのデータ収集をサポートします。

Trimble DA2Trimble DA2

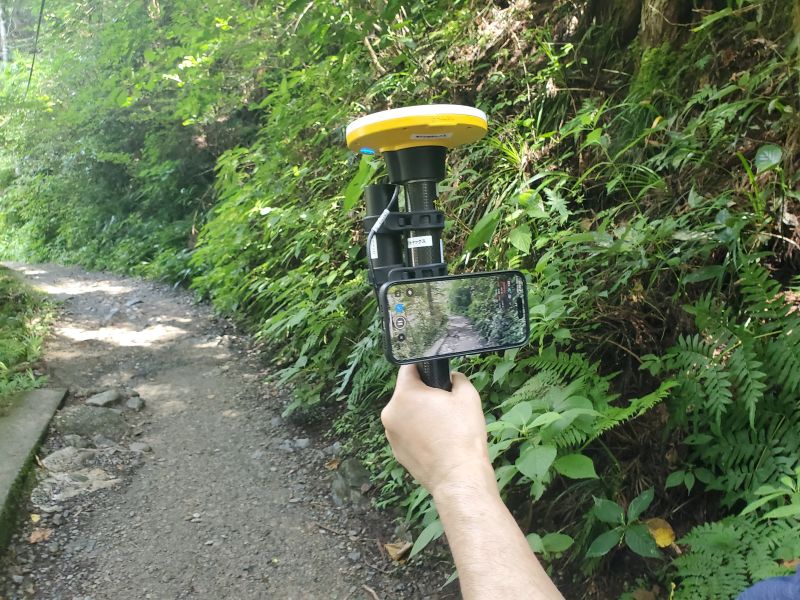

PIX4Dcatchの外部GNSSとしても活用

Trimble Catalyst DA2は、PIX4D社の高精度写真測量アプリ「PIX4Dcatch」の外部GNSS(測位デバイス)としてもご利用いただけます。 スマートフォンやタブレット内蔵のGNSSでは得られないセンチメートル級の高精度な位置情報を、PIX4Dcatchで撮影する写真データに付加することが可能です。 これにより、PIX4Dcloudへのアップロード時に、より高精度で信頼性の高い点群データ、3DGSなどに貢献し、写真測量データの品質を飛躍的に向上させます。

Trimble DA2 + PIX4Dcatch

詳しくボタン


ソフトウェアとのシームレスな連携


LANDRiV PRO

工事測量に適したアプリケーションで測設時に座標での誘導の他、ARを使用して近くまで誘導できます。
専用コントローラー「LANDRiV Pro」の帳票オプションでは、[測量観測記簿][測量観測記簿][座標変換計算書][精度確認書]の4つの帳票が出力できます。

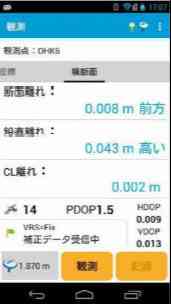

衛星情報 測設 AR測設 横断観測
LANDRiV Pro for GNSS LANDRiV Pro for GNSS LANDRiV Pro for GNSS LANDRiV Pro for GNSS


詳しくボタン


SKY Controller

SKY ControllerはVRS,RTK,スタティック測量ができ、機器はTrimble R12i、Trimble R580、Trimble R4s、Trimble DA2 等に対応しています。 測設時に座標での誘導の他、ARを使用して近くまで誘導できます。

衛星情報 測設 AR測設
SKY Controller SKY Controller SKY Controller

詳しくボタン


Trimble Access

Trimble Accessは、現場でのデータ収集、計算、管理を効率化するフィールドソフトウェアです。Trimble DA2で取得した高精度データをリアルタイムで処理し、測量作業の精度と速度を向上させます。

メニュー MAP表示 観測結果
Trimble Access Trimble Access Trimble Access

詳しくボタン


Trimble Penmap

Penmapを使えば簡単にGIS用途としてご使用できます。データはTrimble Connect経由での受け渡しとなり、年間サブスクリプションでのご使用になります。

通常観測、杭打ち、オフセット、既知点A・Bから未知点Cの計測が可能
設定した時間(秒)毎、距離毎に自動でポイントデータを取得

デバイス : Androidデバイス
背景MAP : Google Earth他、各種マッププロバイダーの背景データに対応
データ : shp、DWG、CSV等のデータのインポート/エクスポート
補正 : VRS,RTK,SBAS,RTK,NTRIP

Trimble DA2

詳しくボタン


メインメニュー 衛星情報 計測(google map) 計測データ
Trimble Penmap Trimble Penmap Trimble Penmap Trimble Penmap

Trimble Mobile Manager
アプリケーション

取得したデータは、無償のAndroid/iOS対応アプリ「Trimble Mobile Manager」により、スマートフォン等のデバイスに測位情報をリアルタイムで受け渡すことが可能。お使いのシステムがデバイスのGPS機能を利用するシステムであれば、そのまま使用できます。
スマートフォンで接続していれば、Trinmle DA2で取得したGNSSデータをアプリデータに反映できます。
※Google Map等の位置情報がTrinmle DA2で取得したGNSSデータの位置情報になります。
メインメニュー 初期設定 衛星情報 計測データ
Trimble Mobile Manager Trimble Mobile Manager Trimble Mobile Manager Trimble Mobile Manager

Trimble Connect


Trimble Connectを使用すると様々な機器とデータの相互使用ができます。
※Penmap使用時
Trimble Connect

詳しくボタン

トータルステーションとの
ハイブリッド観測

「LANDRiV Pro」「Trimble Access」の使用で、GNSSとトータルステーションを切り替えて作業するハイブリッド観測が可能。作業内容や要求精度に合わせて最適なセンサーを選択することができ、作業効率化を実現できます。

ハイブリッド観測

活用事例
Trimble DA2 災害時対策

Trimble DA2は災害時にも高精度位置情報をご提供いたします。補正情報はインターネット回線が必要ですがTrimble RTXテクノロジーはインターネット回線の他に衛星から補正情報が取得できます。

一般のGNSSは、災害時には通常のインターネット通信ができなくなり、補正情報が使用できなくなるため、測量が困難になるという問題があります。

Trimble DA2Trimble DA2

詳しくボタン


よくあるご質問 (FAQ)


  • Q1. Trimble Catalyst DA2の精度はどのくらいですか?
    A1. Trimble RTX補正サービスを利用することで、水平方向で1cm(RMS)のセンチメートル級の高精度測量が可能です。ネットワーク型RTK(VRS)にも対応しています。
  • Q2. どのようなOSで利用できますか?
    A2. iOS、Android OSを搭載したスマートフォンやタブレットに対応しています。詳細はお問い合わせください。
  • Q3. Penmap for Androidとは何ですか?
    A3. Penmap for Androidは、Trimble Catalyst DA2と連携して使用する専用の測量アプリケーションです。マップの取得・表示、測設、GISデータ収集など、様々な測量作業を直感的に行えます。
  • Q4. PIX4Dcatchの外部GNSSとして使用できますか?
    A4. はい、Trimble Catalyst DA2はPIX4Dcatchの外部GNSSとして利用可能です。高精度な位置情報を付加した写真測量データを取得することで、PIX4Dcloudでの3Dモデル生成精度を向上させることができます。
  • Q5. 携帯電話の電波が届かない場所でも使えますか?
    A5. はい、Trimble Catalyst DA2は衛星から直接補正情報を受信するTrimble Catalystサービスに対応しているため、携帯電話の電波が届かない海上や深い森林のような場所でも、高精度な測量を行うことが可能です。対応する測量アプリ(Penmap for Androidなど)と連携してご活用いただけます。
  • Q6. デモを依頼することは可能ですか?
    A6. はい、可能です。弊社ではTrimble Catalyst DA2の無料デモを実施しております。実際の現場での操作感をお確かめいただけますので、お気軽にお申し込みください。

充実したヘルプポータル

Trimle DA2のヘルプポータルでは、機能の詳細情報や使い方ガイドが確認できます。 充実したトピックスや動画で、操作中にわからないことがあればすぐに調べることができます。
Trimble DA2 ヘルプポータル

Trimleヘルプポータル

お勧め機種


Spectra FOCUS50
Spectra Geospatial Focus50
Trimble R580
Trimble R580
Trimble R780
Trimble R780
Trimble R12i
Trimble R12i
